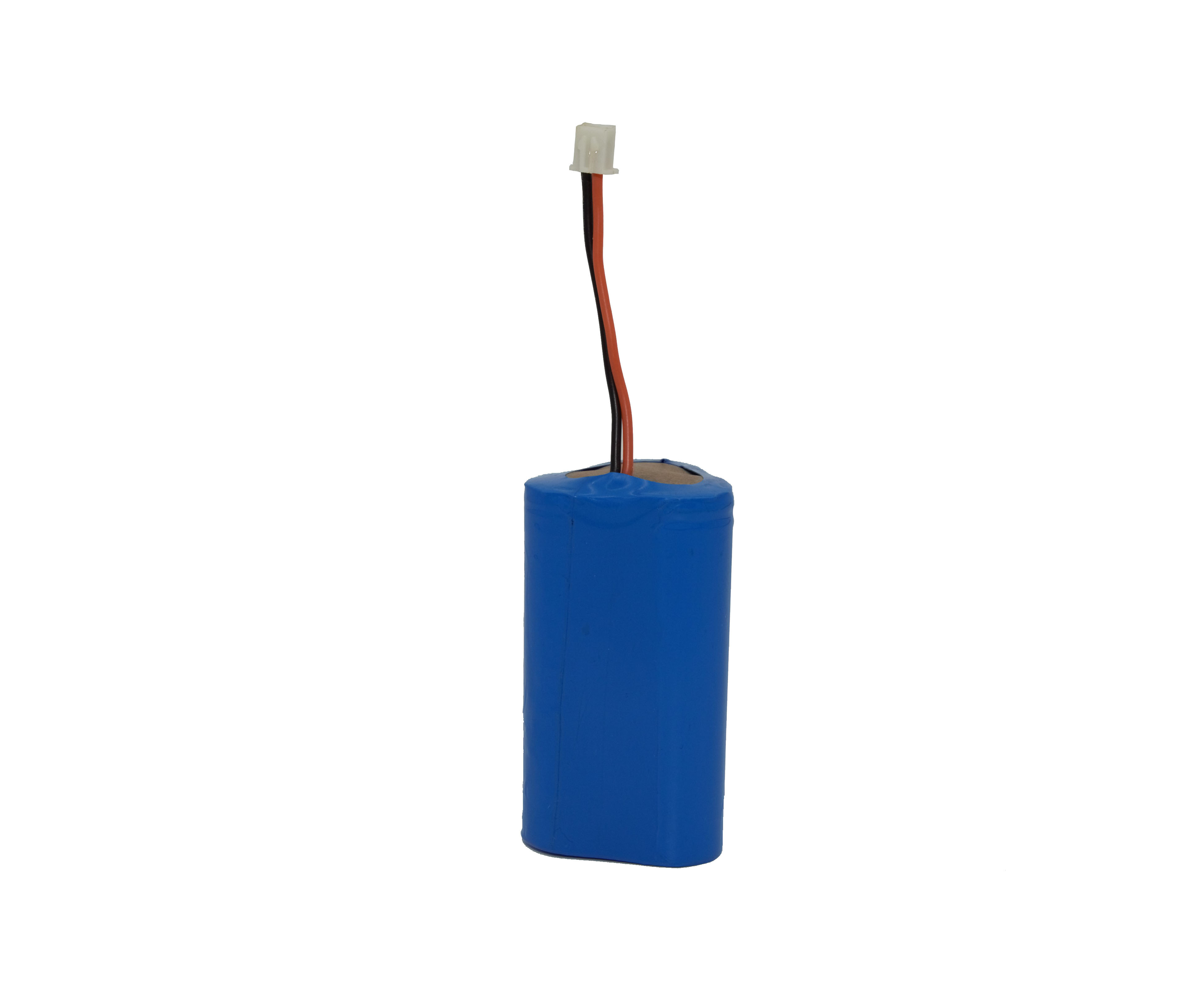

Skema Desain Baterai 11.1V 6600mAh dari Portable B Supersonic Diagnostic Set

Deskripsi Produk

Skema desain baterai set diagnostik supersonik B portabel:

1. Pelat pelindung (PCM): ini adalah sirkuit pelindung paket baterai lithium ion yang dapat diisi ulang.Karena karakteristik kimia baterai lithium ion, diperlukan fungsi pelindung dari perhitungan kapasitas cerdas, pengisian berlebih, pengosongan berlebih, korsleting, arus berlebih, dll. Untuk menghindari pembakaran, ledakan, dll.

2. IC Perlindungan: itu adalah chip yang memiliki fungsi pelindung utama dalam skema desain.Chip memonitor sel pada fungsi pengisian berlebih, pengosongan berlebih, arus berlebih, korsleting, dll. Kapan saja, yang membantu baterai bekerja di bawah keadaan yang aman, stabil, dan efisien.

3. Baterai lithium ion 18650: sel Li-ion 18650 (BAK)

4. MOSFET: berfungsi sebagai saklar pada rangkaian pelindung untuk memastikan tegangan kedua ujungnya tidak naik turun, sehingga tegangan akan stabil.

5. Chip pengontrol kapasitas (BQ2085): ini adalah pengukur survei kapasitas fungsi penuh dengan ADC tegangan dan suhu, dan ADC pengukuran arus dan sensor pengisian daya.Meteran survei ini memiliki mikroprosesor untuk bekerja pada pengukuran kapasitas, termasuk pemijatan status kapasitas yang tersisa.Chip BQ2085 juga dapat menampilkan waktu berjalan hingga kosong.Mesin host dapat mencari informasi ini kapan saja dan mengirimkannya ke pelanggan.Sangat nyaman bagi pengguna untuk mengontrol kapasitas baterai dengan menggunakan pengukur survei kapasitas.

6. Kapsul paket baterai: kotak plastik
